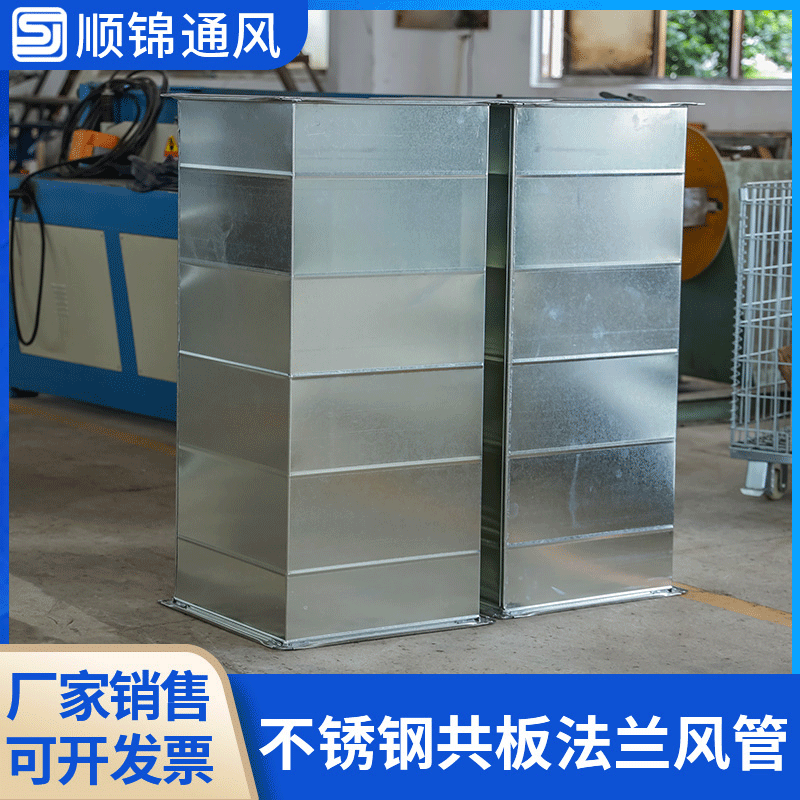

順錦暖通通風管道淺談不銹鋼共板法蘭風管的制作安裝
一.前言
現代通風工程中,工藝日益發展的環境下,新材料、新技術層出不窮,無錫不銹鋼共板法蘭風管就是其中的一種。該風管采用全自動生產線,并結合先進的數控及光纖信息技術,不僅能生產鍍鋅矩形直風管,還能直接生產彎頭、三通、四通等各種異形風管部件。在通風工程中發揮很重要的作用。
二.工藝特點
金屬風管制作一般采用薄鋼板法蘭連接技術,連接形式有:插接式、共板式、插條式和組合式。制作工藝:以計算機控制自動排列下料、等離子切割和加工設備等工序科學的組合,形成生產線或單機配套加工。具有生產效率高、降低消耗、成型美觀、實現風管加工的全自動化、產品質量好等優點
傳統的通風風管橫向連接,均采用角鋼制成成對法蘭,分別鉚在風管兩端并翻邊,利用兩根分管的這對法蘭,中間加上密封墊并用螺栓把他們連接起來。由于受材料、機具和施工的限制,風管不可能為減少這種接頭做得很長。國內矩形直風管一般均做在2000mm以內,一個系統或一個工程內、風管法蘭接口多達成千上萬,也就需成千上萬對法蘭、密封墊、連接螺栓,數量十分龐大
風管無法蘭連接施工工藝就是把連接風管的這對法蘭及附件取消掉,代之以直接咬合,加中間件咬合、輔助夾緊件等方式完成風管的橫向連接。由于無法蘭連接風管接頭一般均比法蘭連接簡單,而且連同接頭輔助件(有的無法蘭連接沒有輔助件)重量較輕,制作簡單或可以采用標準件成批生產,可以說不但是節省了大批鋼材,而且還大大簡化了施工工藝,提高了生產力,經試驗測定,無法蘭連接風管密封性也比法蘭連接風管好,無法蘭連接風管在國際上應用越來越廣泛,而且形式發展也越來越多。在許多******的有關風管施工標準上,都采用多種多樣的無法蘭連接風管接頭。
三.工藝原理
從工藝原理來說,通風空調就是將室外新風和室內回風經處理成溫度、濕度、新鮮度符合要求的空氣送入使用空間,再將使用空間使用過的不符合溫度、濕度、新鮮度要求的空氣回送處理和排入大氣層的整個過程。為了完成空氣的出入運送,只有通過風道來實現。一般來講這些風道絕大部份是由鍍鋅薄板制成的風管來完成的。
由于受到鍍鋅板材和加工機具、運輸安裝等限制,一個系統風管由許多節組成,而且每節風管一般不超過2m。為了將其連起來,必須在兩節風管連接處做連接接頭。過去傳統做法是在每節風管兩頭鉚上兩片角鋼法蘭,在連接風管時靠兩節風管大小相同,螺栓孔對應的法蘭并穿入螺栓,來達到風管連接目的。按規范和經驗來看,每米周長接頭需消耗2m多角鋼、7套螺栓和9個鉚釘、1m密封膠墊。
為了改變這個情況,我們采用了共板彎折法蘭,利用兩根風管連接處相互咬合、楔入中間件,使風管連接起來。 這幾種無法蘭連接有的沒中間連接件,有的中間連接件制作比較容易,不須防銹處理,經久無生銹現象產生。
四.施工工藝
1.風管制作
(1)板厚規格
(2)繪制風管加工草圖
根據施工圖紙及現場實際情況(風管標高、走向及與其它專業協調情況)按風管所服務的系統繪制出加工草圖,并按系統編號。
(3)直管的生產流程
根據草圖輸入風管尺寸到電腦→進鍍鋅板于生產線調直→壓筋(大邊尺寸>630mm)→切割機切角→剪板機剪板→咬口(插口及承口)→機制TFD法蘭成形機→折彎機折彎(根據口徑的大小折成一字形、L形、U形、口形)→質檢。
(4)異形管(彎頭、三通等配件)生產制作流程
根據圖紙電腦制出切割圖→FPC3600等離子切割機切割出半成品→單機咬承口和插口→TFD法蘭成型機→折彎機折彎→質檢。
(5)共板法蘭風管安裝步驟
風管組裝→裝法蘭角→固定法蘭角。
(6)風管加固
①風管大邊尺寸在630mm時,直接在生產線壓筋加固,排列應規則,間隔應均勻,板面不應有明顯的變形。
②當風管大邊尺寸在1000mm以上時,可采用角鋼、扁鋼、鋼管、Z形槽、加固筋、通絲螺桿等進行管內外加固.
③角鋼或加固筋的加固,其高度應小于或等于風管法蘭高度,排列應整齊,間隔應均勻?qū)ΨQ,且不大于220mm,與風管的鉚接應牢固。
④管內用通絲螺桿支撐加固,其專用墊圈對外保溫風管置于風管內壁,對不保溫風管或內保溫風管,則放在風管外壁,通絲螺桿宜設置在風管中心處,風管斷面較大時,應在靠近法蘭的兩側各加一根通絲螺桿支撐加固。
⑤風管斷面>1250*630時,為了保持相鄰壁面互相垂直,宜在風管內四角采用90度支撐加固。
⑥中壓和高壓系統風管,其長度大于1250mm時,應采用加固框補強,對高壓系統風管的單咬口縫,還應有防止咬口縫脹裂的加固或補強措施。
⑦凈化空調系統的風管,不得在管內壁進行加固處理,應采用三角筋,Z型槽,角鋼等進行管外壁加固。
2.風管安裝
(1)風管連接
①由于風管生產線與施工場地不可能在一處,應在車間先按繪制的草圖加工成半成品,并按系統編號,在工地上按照編號進行風管的組裝。
②機制風管采用聯合角咬口連接,以加強風管的密封性。
③分支管與主管連接采用聯合咬口或翻邊用拉鉚釘與主管鉚接,并在連接處用玻璃膠密封以防漏風。
④風管法蘭與法蘭間的連接采用特制的TFD法蘭角,用榔頭輕擊將之敲入法蘭中再用螺栓連接。
⑤當風管大邊尺寸超過450mm時,為了加強法蘭及風管的強度,需使用法蘭固定卡
(2)風管密封
①共板法蘭風管應在法蘭角處、支管與主管連接處的內外都進行密封。低壓風管應在風管結合部折疊處向管內40~50mm處進行密封;高壓風管還應在風管縱向咬口處及風管復合部進行密封。法蘭密封條宜安裝在靠近法蘭外側或法蘭的中間。法蘭密封條在法蘭端面重合時,重合約30~40mm。
②共板法蘭風管法蘭4個法蘭角連接須用玻璃膠密封防漏,聯合咬口離法蘭角向下80mm的地方須用玻璃膠密封防漏,密封膠應設在風管的正壓側。
(3)風管吊裝
3.風管漏風及透光
(1)漏風測試:當風管系統有漏風率規定要求時,系統風管連接完后,在風管保溫前須做漏風測試。其試驗方法是將風管所有口臨時封堵,利用專用漏風測試儀進行。
(2)透光試驗:透光試驗一般在晚上進行,關掉環境光源。在某段風管安裝完畢后,可用安全電壓(36V)燈泡在風管內來回拖動。再仔細觀察有否光線射出。在有光線透出的地方采取密封措施。
